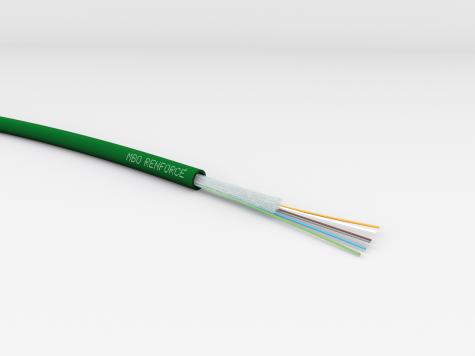

photo produit ACOME B1238A

ACOLAN® - Lichtwellenleiterkabel

Referenz : B1238A
ACOLAN®- Lichtwellenleiterkabel LWL- Innen- und Außenkabel, Mini-Breakoutkabel, LSOH-FR, B2ca Verstärkte Ausführung, Zugfestigkeit bis 2500 N I/A-VQ(ZN)BH 24 Fasern G50/125 OM2, OM3, OM4 oder E9/125 OS2 Rapid Strip (RS 900) 0,9 mm Kompaktadern

Vorteile

  • Mini-Breakout Universalkabel
  • Rapid Strip (RS 900)
    • Neue, einfach absetzbare 900µm Kompaktader
    • Absetzlänge in 40 cm Arbeitsschritten auf das 250µm Coating
    • 900µm Kompaktader und 250µm Coating in Farbcode
    • RS 900 -> optimal geeignet für Steckermontage und Faserspleiß



Anwendung

  • Universalkabel (geeignet für die Verlegung im Innen- und Außenbereich)
  • LAN-Backbone und Campus (Verlegung in Rohren)
  • Steigbereichkabel zwischen Haupt und Etagenverteiler
  • Horizontalbereichkabel bis zum Arbeitsplatz
  • Verlegbar auf Kabelpritschen in Brüstungskanälen und in Vertikalschächten
  • Neue Rapid Strip Kompaktader (RS 900) für die direkte Steckermontage und Faserspleiß geeignet
  • Gelfreier Kabelaufbau (Dry Sealing) für saubere und schnelle Montage
  • Silikonfrei, metallfrei
  • Halogenfreier, flammwidriger und UV-stabilisierter Außenmantel
  • Geringe Brandlast
  • Hohe Verlegestabilität
  • Brandverhalten geprüft und zertifiziert nach Bauproduktenverordnung (s. Euro-Brandschutzklasse)



Technische Merkmale

schema produit ACOME B1240AA













  1. Glasfasern (Multi- oder Singlemode), Rapid Strip Æ 0,9 mm (FOTAG Farbcode)
  2. Glasgarne zur Zugentlastung, IPA = ★★★☆☆
  3. Quellfaden
  4. Außenmantel, LSOH/FRNC, grün, Wanddicke 1,5 mm, gem. EN 50290-2-28



ACOME Protection Index gegen Nagetiere (IPA):

  • ☆☆☆☆☆ = kein Nagetierschutz;
  • ★☆☆☆☆ = leichter Nagetierschutz;
  • ★★☆☆☆ = mittlerer Nagetierschutz;
  • ★★★☆☆ = verstärkter Nagetierschutz;
  • ★★★★☆ = sehr starker Nagetierschutz;
  • ★★★★★ = maximaler Nagetierschutz (Effizienz 99%)



Mantelmarkierung:

ACOLAN MBO RFD ZH - Faseranzahl & -type - Produktreferenz - Euro-Brandschutzklasse - TT/MM/JJ hh:mm - Metrierung



ALLGEMEINE

Eigenschaften

Werte

24 Fasern

Z1410A



Temperaturbereich

Transport und Lagerung

- 40°C bis + 70°C

Bei Verlegung

- 5°C bis + 50°C

Im Betrieb

- 30°C bis + 70°C

Maximale Zugbelastbarkeit (N)

2500

Querdruckfestigkeit (N/cm)

300

Kleinster Biegeradius (mm)

10 x D

Standardlieferlängen

2.100 m

Wanddicke Außenmantel (mm)

1,5

Außendurchmesser (mm)

11,5

Nenngewicht (kg/km)

120



FOTAG Farbcode

couleurs B1204A



Produktpalette

Faseranzahl

Multimode* 50/125 OM2 ACMM50 OM2

Multimode* 50/125 OM3 ACMM50 OM3

Multimode* 50/125 OM4 ACMM50 OM4

Singlemode 9/125 OS2 ITU-T G.652.D

24

B1237A

B1238A

B1239A

B1240A

*Biegeunempfindliche Multimodefaser



Normen und Standards

ANWENDBARE STANDARDS

logo cable de francelogo celogo reach





Kabel und Fasern :

  • IEC/EN 60793 / IEC/EN 60794

Verkabelungsstandards :

  • EN 50173-1 / ISO/IEC 11801

Übertragungsstandards :

  • IEEE 802.3 10M bis 100Gbit
  • IEEE 802.5 Token Ring
  • ANSI X3T9-5 (FDDI)
  • ATM (155, 622, ...)



EURO-BRANDSCHUTZKLASSE

euroclasse produit ACOME B1240A















BRANDVERHALTEN

Faseranzahl

Euro-Brandschutzklasse

Leistungserklärung (DoP)

Anwendbare Normen

24 Fasern

B2ca - s1a, d1, a1

17MBO0005

IEC 60332-1, EN 50399,

IEC 60754-2, IEC 61034



Außerhalb Europas

Flammwidrigkeit / Brandfortleitung

IEC 60332-1

IEC 60332-3-24 (3C)*

Geringe Gaskorrosivität

IEC 60754-2

Geringe Toxizität

IEC 60754-1

*3C: Die Tests wurden intern durch unser akkreditiertes Prüflabor COFRAC durchgeführt
