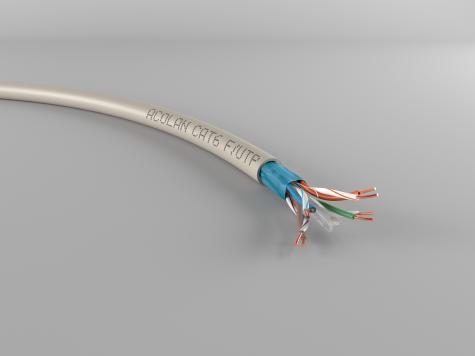

ACOLAN 450 FU M5007A
Vorteile
- Daten- und Kommunikationskabel für hohe Übertragungsraten
- Unterstützung der Netzanwendungsklasse E
- Spezifiziert bis 450 MHz
- Kompatibel mit Power over Ethernet nach 802.3af (PoE), 802.3at (PoE+) und 802.3bt (PoE++) Anwendungen
Technische Merkmale
- Leiter: blanker Kupferdraht, AWG24/1 Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,10 mm
- Aderverseilung zum Twisted Pair
- Kreuzförmiges Zentralelement aus Kunststoff
- Aderverseilung: 2 Adern zum Paar, 4 Paare verseilt
- Polyesterfolie
- Alu-kaschierte Polyesterfolie (leitfähige Seite innen) mit Beidraht AWG26
- Außenmantel: halogenfrei flammwidrig (FRNC/LS0H)
|
Bezeichnung ACOLAN® |
Artikelnummer |
Mantelfarbe |
Durchmesser (mm) |
Gewicht (kg/km) |
Max. Zugkraft (N) |
Brandlast (MJ/m) |
|
450 FU 4P LSOH-FR* |
M5007A |
Elfenbein (RAL 9001) |
6,30 |
42 |
80 |
0,538 |
|
450 FUD 2x4P LSOH-FR |
M5009A |
Elfenbein (RAL 9001) |
6,30 x 13,30 |
82 |
160 |
1,060 |
|
Frequenz (MHz) |
|
4 |
10 |
20 |
62.5 |
100 |
250 |
300 |
450** |
|
Dämpfung (dB/100 m) |
Typ. Wert |
3.6 |
5.7 |
8.3 |
14.8 |
19 |
31 |
34 |
43 |
|
Max. Wert* |
3.8 |
6 |
8.5 |
15.5 |
19.9 |
33 |
- |
- |
|
|
NEXT (dB) |
Typ. Wert |
71 |
65 |
61 |
53 |
50 |
44 |
43 |
40 |
|
Max. Wert* |
66 |
60 |
56 |
48 |
45 |
39 |
- |
- |
|
|
ACR (dB) |
Typ. Wert |
67.4 |
59.3 |
52.7 |
38.2 |
31 |
13 |
9 |
|
|
Max. Wert* |
62.2 |
54 |
47.5 |
32.5 |
25.1 |
6 |
- |
- |
|
|
PS NEXT (dB) |
Typ. Wert |
68 |
62 |
58 |
50 |
47 |
41 |
40 |
37 |
|
Max. Wert* |
63.3 |
57.3 |
52.8 |
45.4 |
42.3 |
36.3 |
- |
- |
|
|
ELFEXT (dB/100 m) |
Typ. Wert |
73 |
65 |
59 |
49 |
45 |
37 |
35 |
32 |
|
Max. Wert* |
56 |
48 |
42 |
32 |
28 |
20 |
- |
- |
|
|
PS ELFEXT (dB/100 m) |
Typ. Wert |
70 |
62 |
56 |
46 |
42 |
34 |
32 |
29 |
|
Max. Wert* |
53 |
45 |
39 |
29 |
25 |
17 |
- |
- |
|
|
Return Loss (dB) |
Typ. Wert |
27 |
27 |
27 |
25.8 |
25 |
22 |
22 |
21 |
|
Max. Wert* |
23 |
25 |
25 |
21.5 |
20.1 |
17.3 |
- |
- |
|
Eigenschaften |
Werte |
|
|
Biegeradius |
Dynamisch (bei Installation) |
≥ 50 mm |
|
Statisch (im Betrieb) |
≥ 25 mm |
|
|
Temperaturbereich |
Im Betrieb |
- 20°C bis + 60°C |
|
Bei Verlegung |
0°C bis + 50°C |
|
|
Transport und Lagerung |
0°C bis + 50°C |
|
|
Eigenschaften |
Werte |
||
|
Schleifenwiderstand |
|
≤ 190 W / km |
|
|
Widerstandsunsymmetrie |
|
≤ 2% |
|
|
Durchschlagsfestigkeit |
Gleichspannung |
1 kV / 1 min |
|
|
Isolationswiderstand |
(500 V) |
≥ 5000 MW.km |
|
|
Kapazität gegen Erde |
|
≤ 1600 pF / km |
|
|
Wellenwiderstand |
bei 100 MHz |
100 ± 5 W |
|
|
Ausbreitungsgeschwindigkeitsfaktor |
|
78% |
|
|
Kopplungsdämpfung |
|
≥ 55 dB |
Type 2 |
|
Transferimpedanz |
bei 1 MHz |
≤ 40 mW / m |
Grade 2 |
|
bei 10 MHz |
≤ 40 mW / m |
||
|
bei 30 MHz |
≤ 50 mW / m |
||
|
bei 100 MHz |
≤ 200 mW / m |
||
|
Trennklasse gem. EN 50174-2 |
|
C |
|
Normen und Standards
Kabel:
- IEC 61156-5 2. Edition / EN 50288-5-1
Verkabelungsstandards:
- ISO/IEC 11801 2. Edition / EN 50173-1 / TIA-568-C.2
Installationsstandard:
- EN 50174
Übertragungsstandards:
-
IEEE 802.3 10Base-T; 100Base-T; 1000Base-T; 2,5GBase-T
IEEE 802.5 / TPDDI / ATM / ISDN
Direktive / Verordnung:
- RoHS 2011/65/UE
REACH 1907/2006/EC
Europa
|
Type |
EURO- Brandschutzklasse |
Anwendbare Standards |
Leistungserklärung (DoP) |
|
4P |
Dca-s2, d2, a2 |
IEC 60332-1, EN 50399, IEC 60754-2 |
16FUTP004 |
|
2x4P |
17FUTP007 |
Außerhalb Europas
|
Flammwidrigkeit / Brandfortleitung |
IEC 60332-1 / EN 60332-1 |
|
Geringe Rauchentwicklung |
IEC 61034-2 / EN 61034-2 |
|
Geringe Gaskorrosivität |
IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3 |
|
Geringe Toxizität |
IEC 60754-1 / EN 50267-1 |
Empfehlungen
|
Type |
Referenz |
Einzelaufmachung |
pro Palette |
||||
|
Trommeltype |
Bruttogewicht |
EAN-Code |
Anzahl |
Bruttogewicht |
EAN-Code |
||
|
4P LSOH-FR |
M5007A-C50 |
50 m Ring |
2.1 kg |
3700223666102 |
30 Ringe |
80 kg |
3700223676866 |
|
M5007A-C100 |
100 m Ring |
4.2 kg |
3700223666591 |
30 Ringe |
140 kg |
3700223635092 |
|
|
M5007A-B200 |
200 m Box |
10 kg |
3700223676873 |
24 Boxen |
252 kg |
3700223672943 |
|
|
M5007A-B300 |
300 m Box |
15.7 kg |
3700223677016 |
18 Boxen |
297 kg |
3700223677023 |
|
|
M5007A-T500 |
KC |
23 kg |
3700223666607 |
18 Trommeln |
432 kg |
3700223605446 |
|
|
M5007A-T1000 |
XC |
46 kg |
3700223653805 |
6 Trommeln |
289 kg |
3700223605453 |
|
|
2x4P LSOH-FR |
M5009A-C50 |
50 m Ring |
4.1 kg |
3700223677115 |
30 Ringe |
137 kg |
3700223677108 |
|
M5009A-C100 |
100 m Ring |
8.2 kg |
3700223677122 |
30 Ringe |
260 kg |
3700223677139 |
|
|
M5009A-T500 |
XC |
45 kg |
3700223653812 |
6 Trommeln |
285 kg |
3700223605507 |
|
|
Type |
Referenz |
Mantelbedruckung |
|
4P LSOH-FR |
M5007A |
ACOLAN 450 FU 4P 24AWG F/UTP Cat.6 450 MHz LSOH-FR Dca-s2,d2,a2 EC VERIFIED TO ISO/IEC 11801 - EN 50173-1 ANSI/TIA-568-C.2 Chargennummer Metrierung |
|
2x4P LSOH-FR |
M5009A |
ACOLAN 450 FUD 2x4P 24AWG F/UTP Cat.6 450 MHz LSOH-FR Dca-s2,d2,a2 ISO/IEC 11801 - EN 50173-1 ANSI/TIA-568-C.2 Chargennummer Metrierung |
