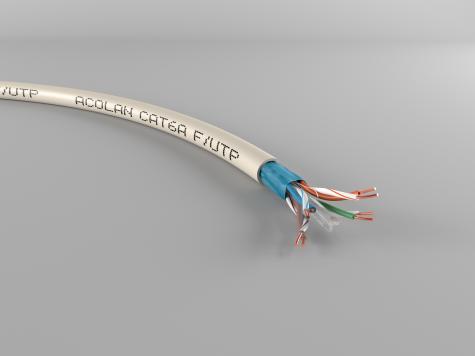

photo produit ACOME R7291A-T1000

ACOLAN 550 FU R7291A

F/UTP Cat.6A AWG24/1 4P Weiß Dca

Vorteile

  • Daten- und Kommunikationskabel für hohe Übertragungsraten
  • Unterstützung der Netzanwendungsklasse EA für 10GBASE-T Anwendungen
  • Spezifiziert bis 550 MHz
  • Kompatibel mit Power over Ethernet nach 802.3af (PoE), 802.3at (PoE+) und 802.3bt (PoE++) Anwendungen



Technische Merkmale

schema produit ACOME R7291A-T500









  1. Leiter: blanker Kupferdraht, AWG24/1 - Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,10 mm
  2. Aderverseilung zum Twisted Pair
  3. Kreuzförmiges Zentralelement aus Kunststoff
  4. Aderverseilung: 2 Adern zum Paar, 4 Paare verseilt
  5. Polyesterfolie
  6. Alu-kaschierte Polyesterfolie (leitfähige Seite innen) mit Beidraht AWG26
  7. Außenmantel: halogenfrei flammwidrig (FRNC/LS0H)

Das Kabel ist in allen Bestandteilen silikonfrei



ALLGEMEIN

Bezeichnung ACOLAN®

Artikelnummer

Mantelfarbe

Durchmesser (mm)

Gewicht (kg/km)

Max. Zugkraft (N)

  Brandlast (MJ/m)

550 FU 4P LSOH-FR*

R7291A

Elfenbein

(RAL 9001)

6,70

48

90

0,710

550 FUD 2x4P LSOH-FR

R7292A

Elfenbein

(RAL 9001)

6,70 x 14,10

95

180

1,422



ÜBERTRAGUNGSEIGENSCHAFTEN BEI 20°C

Frequenz (MHz)



4

10

20

62.5

100

250

500

550**

Dämpfung (dB/100 m)

Typ. Wert

3.6

5.5

7.9

14.5

18.5

29.6

42.9

50.0

Max. Wert*

3.8

5.9

8.4

15

19.1

31.1

45.3

-

NEXT (dB)

Typ. Wert

71

65

61

53

50

44

40

39

Max. Wert*

66.3

60.3

55.8

48.4

45.3

39.3

34.8

-

PS NEXT (dB)

Typ. Wert

68

62

58

50

47

41

37

36

Max. Wert*

63.3

57.3

52.8

45.4

42.3

36.3

31.8

-

ELFEXT (dB/100 m)

Typ. Wert

78

70

64

54

50

45

40

39

Max. Wert*

56

48

42

32.1

28

20

14

-

PS ELFEXT (dB/100

m)

Typ. Wert

75

67

61

51

47

42

37

36

Max. Wert*

53

45

39

29.1

25

17

11

-

Return Loss (dB)

Typ. Wert

27

28

28

26

24

22

19

18

Max. Wert*

23

25

25

21.5

20.1

17.3

17.3

-

PS ANEXT (db)

Typ. Wert

85

85

80

75

75

75

75

75

Max. Wert*

76.5

72.5

69.5

64.5

62.5

56.5

52

-

*Kategorie 6A gem. IEC 61156-5 2. Edition
**informative Werte


MECHANISCHE EIGENSCHAFTEN

Eigenschaften

Werte

Biegeradius

Dynamisch (bei Installation)

≥ 50 mm

Statisch (im Betrieb)

≥ 25 mm

Temperaturbereich

Im Betrieb

- 20°C bis + 60°C

Bei Verlegung

0°C bis + 50°C

Transport und Lagerung

0°C bis + 50°C



ELEKTRISCHE EIGENSCHAFTEN (BEI 20°C)

Eigenschaften

Werte

Schleifenwiderstand



≤ 190 Ω / km

Widerstandsunsymmetrie



≤ 2%

Durchschlagsfestigkeit

Gleichspannung

1 kV / 1 min

Isolationswiderstand

(500 V)

≥ 5000 MΩ.km

Kapazität gegen Erde



≤ 1600 pF / km

Wellenwiderstand

bei 100 MHz

100 ± 5 Ω

Ausbreitungsgeschwindigkeitsfaktor



78%

Kopplungsdämpfung



≥ 55 dB

Type 2







Transferimpedanz

bei 1 MHz

≤ 40 mΩ / m

Grade 2

bei 10 MHz

≤ 40 mΩ / m

bei 30 MHz

≤ 50 mΩ / m

bei 100 MHz

≤ 200 mΩ / m

Trennklasse gem. EN 50174-2



C





Normen und Standards

ANWENDBARE STANDARDS

logo cable de francelogo ce





Kabel:

  • IEC 61156-5 2. Edition / EN 50288-10-1

Verkabelungsstandards:

  • ISO/IEC 11801 2. Edition / EN 50173-1 / TIA-568-C.2

Installationsstandard:

  • EN 50174

Übertragungsstandards:

  • IEEE 802.3 10Base-T; 100Base-T; 1000Base-T; 2,5GBase-T, 10GBase-T
    IEEE 802.5 / TPDDI / ATM / ISDN

Direktive / Verordnung:

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC



EURO-BRANDSCHUTZKLASSE

euroclasse DCA

















BRANDVERHALTEN
Europa

Type

EURO-

Brandschutzklasse

Anwendbare Standards

Leistungserklärung (DoP)

4P

Dca-s2, d2, a2

IEC 60332-1,

EN 50399, IEC 60754-2

16FUTP009

2x4P

17FUTP010



Außerhalb Europas

Flammwidrigkeit / Brandfortleitung

IEC 60332-1 / EN 60332-1

Geringe Rauchentwicklung

IEC 61034-2 / EN 61034-2

Geringe Gaskorrosivität

IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3

Geringe Toxizität

IEC 60754-1 / EN 50267-1



Empfehlungen

LIEFERAUFMACHUNG

Type

Referenz

Einzelaufmachung

pro Palette

Trommeltype

Bruttogewicht

EAN-Code

Anzahl

Bruttogewicht

EAN-Code

4P LSOH-FR

R7291A-T500

KC

26 kg

3700223666829

18 Trommeln

438 kg

3700223632657

R7291A-T1000

XC

51 kg

3700223666836

6 Trommeln

323 kg

3700223633029

2x4P LSOH-FR

R7292A-T500

XC

52 kg

3700223666843

6 Trommeln

324 kg

3700223633036



MANTELBEDRUCKUNG

Type

Referenz

Mantelbedruckung

4P LSOH-FR

R7291A

ACOLAN 550 FU 4P 24AWG F/UTP Cat.6A 10Gbit 550 MHz LSOH-FR Dca-s2,d2,a2 + NF C 32-070 C1 EC VERIFIED TO ISO/IEC 11801 - EN 50173-1 ANSI/TIA-568-C.2 Chargennummer

Metrierung

2x4P LSOH-FR

R7292A

ACOLAN 550 FUD 2x4P 24AWG F/UTP 10Gbit Cat.6A 550 MHz LSOH-FR Dca-s2,d2,a2

ISO/IEC 11801 - EN 50173-1 ANSI/TIA-568-C.2 Chargennummer Metrierung
