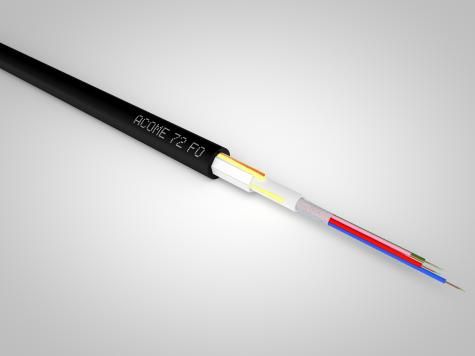

ACOPTIC - CCC1577
Compact-Tube-Kabel – Vielfältige Anwendungen (Freileitung, unterirdisch, in Rohren) Von 12 bis 144 Fasern – Außenbereich – Dielektrisch – Trockendichtung
Vorteile
- Dielektrisch (ohne Erdung)
- Längswasserdichtigkeit trocken
- Vereinfachte Freileitungsverlegung: ADSS-Kabel
- Vielfältige Anwendungen: im Rohr oder direkt zur unterirdischen Verlegung mit erhöhter Beständigkeit gegen Nagetiere.
- Compact-Tube®-Technologie für die schnelle und einfache Verlegung
- Einfache Vorbereitung der Kabelenden ohne Gefahr des Verdrehens des Rohrs
Anwendung
- Die ACOPTIC®-Produktpalette fasst die optischen Kabellösungen von ACOME für Telekommunikationsnetze zusammen.
- Die Kabel CCC1577 sind für ADSS-Freileitungsanwendungen mit großer Reichweite (bis zu 200 m Länge) konzipiert.
- Das CCC1577 bietet eine ausgezeichnete Beständigkeit gegen Witterungsbedingungen (Wind, Eisgewicht). Die Reichweiten hängen von den Witterungsbedingungen des Verlegeortes ab (siehe Tabelle unten).
- Wird im Allgemeinen für Inter-POP-Verbindungen als Freileitung oder im Transportteil des FTTH-Zugangsnetzes verwendet
Technische Merkmale
- Compact-tube®: Module mit x Fasern unter aufreißbarer thermoplastischer Kunststoffhülle.
- Trockendichtung: Quellband
- Zentraleinheit: thermoplastisches Rohr.
- Bewehrung: FRP flach.
- Außenmantel: schwarzes Polyethylen hoher Dichte.
Allgemein
|
Artikelnummer |
Produktreihe |
Struktur |
Modularität |
Faseranzahl |
Fasertyp |
Markierung |
Farbcode |
|
N5570B |
CCC1577 |
Z1179 |
M12 |
12 |
G.652.D |
ACOME |
Std |
|
N5571B |
CCC1577 |
Z1179 |
M12 |
24 |
G.652.D |
ACOME |
Std |
|
N5572B |
CCC1577 |
Z1179 |
M12 |
36 |
G.652.D |
ACOME |
Std |
|
N5573B |
CCC1577 |
Z1180 |
M12 |
48 |
G.652.D |
ACOME |
Std |
|
N5574B |
CCC1577 |
Z1180 |
M12 |
60 |
G.652.D |
ACOME |
Std |
|
N5575B |
CCC1577 |
Z1180 |
M12 |
72 |
G.652.D |
ACOME |
Std |
|
N8637B |
CCC1577 |
Z1259 |
M12 |
96 |
G.652.D |
ACOME |
Std |
|
N8390B |
CCC1577 |
Z1259 |
M12 |
144 |
G.652.D |
ACOME |
Std |
Farbcode
| Fasern und Bündeladern 1 bis 12 |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| DIN VDE0888 | Rot | Grün | Blau | Gelb | Weiß | Grau | Braun | Violett | Türkis | Schwarz | Orange | Pink |
| IEC 60304 & DIN EN 60794-1-1 Bbl1 | ||||||||||||
| EIA/TIA 598 EN 50174-1 | Blau | Orange | Grün | Braun | Grau | Weiß | Rot | Schwarz | Gelb | Violett | Pink | Türkis |
Kundenspezifischer Farbcode auf Anfrage möglich
Normen und Standards
Allgemein
- Kabel und Fasern gemäß IEC/EN 60793 und IEC/EN 60794-1
Empfehlungen
Lagerung und Verlegung
- Die Kabel werden mit einer Schutzverpackung geliefert, die bis zur vollständigen Verwendung des Produkts beibehalten werden muss.
- Sachgemäße Lagerung, Verlegung und Transport von Kabeln sind in unserem ACOPTIC-Handbuch festgelegt.
