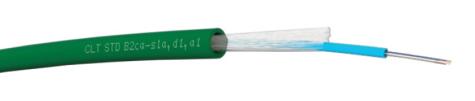

ACOLAN LWL-Universalkabel, Zentralbündelader
Vorteile
- Neue, sehr biegsame Bündelader
- Trockene (gelfreie) Bündelader
- Verbessertes Brandverhalten
- Optimaler Kabelaufbau
- Schneller Zugriff auf die Bündelader
- Einfache Faserverarbeitung
- Geringerer CO2-Fußabdruck
Anwendung
• Universalkabel (geeignet für die Verlegung im Innen und Außenbereich)
• Bei Gebäudeverbindungen
• Zur Campusverkabelung
• Zur direkten Erdverlegung (gemäß Verlegevorschriften)
• Zum Einzug in Kunststoffrohranlagen (nicht zum Einblasen)
• Für die Verlegung in Kabelschächten und auf Pritschen
• Einsparung von Spleißarbeiten beim Gebäudeeintritt
• Verarbeitungsfreundliche Konstruktion
• Längs- und Querwasser geschützt durch Trockengelimprägnierung (Dry Sealing)
• Trockene (gelfreie) Bündelader
• Gelfreier Kabelaufbau für saubere und schnelle Montage
• Nagetierabweisend durch Glasgarne
• Metallfrei, silikonfrei
• Halogenfreier, flammwidriger und UV-stabilisierter Außenmantel
• Geringe Abmessungen
• Hohe Verlegestabilität
• Brandverhalten geprüft und zertifiziert nach Bauproduktenverordnung (s. Euro-Brandschutzklasse)
Technische Merkmale

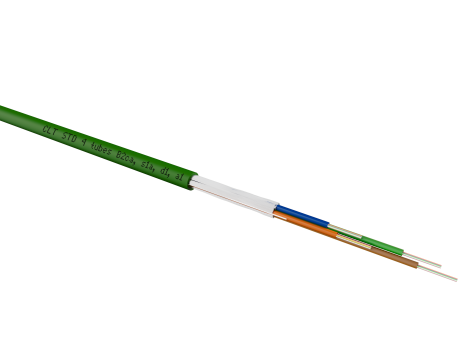

1 Glasfaser - beschichtet Ø 250 μm, Multi- oder Singlemode
2 Trockene Bündelader (gelfrei), Quellfaden zum Längswasserschutz
3 Bündelader aus thermoplastischem Material (Ø 2,8 mm)
4 Schicht aus Glasgarnen mit Trockengelimprägnierung, IPA =★☆☆☆☆
5 GFK-Stützelement, eingebettet im Außenmantel
6 Außenmantel, LSOH/FRNC, grün, Wanddicke 1,2 mm, gem. EN 50290-2-27
ACOME Protection Index gegen Nagetiere (IPA):
- ☆☆☆☆☆ = kein Nagetierschutz;
- ★☆☆☆☆ = leichter Nagetierschutz;
- ★★☆☆☆ = mittlerer Nagetierschutz;
- ★★★☆☆ = verstärkter Nagetierschutz;
- ★★★★☆ = sehr starker Nagetierschutz;
- ★★★★★ = maximaler Nagetierschutz (Effizienz 99%)
Mantelmarkierung:
ACOLAN CLT STD ZH - Faseranzahl & -type - Produktreferenz - Euro-Brandschutzklasse - TT/MM/JJ hh:mm - Metrierung
|
Eigenschaften |
Werte |
||
|
48 Fasern (Quadri-Tube) |
|||
|
Z1314A |
|||
|
Temperaturbereich |
Transport und Lagerung |
- 40°C bis + 70°C |
|
|
Bei Verlegung |
- 5°C bis + 50°C |
||
|
Im Betrieb |
- 20°C bis + 60°C |
||
|
Maximale Zugbelastbarkeit (N) |
2000 |
||
|
Querdruckfestigkeit (N/cm) |
100 |
||
|
Kleinster Biegeradius (mm) |
10 x D |
||
|
Standardlieferlängen |
2.100 m |
||
|
Wanddicke Außenmantel (mm) |
1,2 |
||
|
Außendurchmesser (mm) |
9,2 |
||
|
Nenngewicht (kg/km) |
81 |
||
Produktpalette
|
Faseranzahl |
Multimode* 50/125 OM3 ACMM50 OM3 |
Multimode* 50/125 OM4 ACMM50 OM4 |
Singlemode 9/125 OS2 ITU-T G.652.D |
|
48 (4x12) |
B1459A |
B1465A |
B1453A |
*Biegeunempfindliche Multimodefaser
Normen und Standards
Kabel und Fasern:
- IEC/EN 60793-2-10/ IEC/EN EN 60794-2-50
Verkabelungsstandards:
- EN 50173-1 / ISO/IEC 11801
Übertragungsstandards:
- IEEE 802.3 10M bis 100Gbit
- IEEE 802.5 Token Ring
- ANSI X3T9-5 (FDDI)
- ATM (155, 622, ...)
|
Faseranzahl |
Euro-Brandschutzklasse |
Leistungserklärung (DoP) |
Anwendbare Normen |
|
48 Fasern |
B2ca - s1a, d1, a1 |
25CLT0013 |
IEC 60332-1, EN 50399, IEC 60754-2, |
