R8597 - FIREPROTECT - B2ca-s1ad1a1_Cat6a

Catégorie 6A S/FTP
ACOLAN CUIVRE FIREPROTECT+

  • S/FTP Catégorie 6A Premium
  • 550 MHz
  • Gaine verte, LSOH-FR+
  • B2ca

Benefits

  • Câbles compatibles PoE, PoE+,UPoE, 4PPoE
  • Performance au feu améliorée
  • Euroclasse B2ca

Applications

  • Câbles de données très haut débit 10 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires.
  • Permettent l’utilisation des protocoles supportés par la classe EA pour les applications 10 GBASE-T
  • Caractérisés jusqu’à une fréquence de 550 MHz

General characteristics

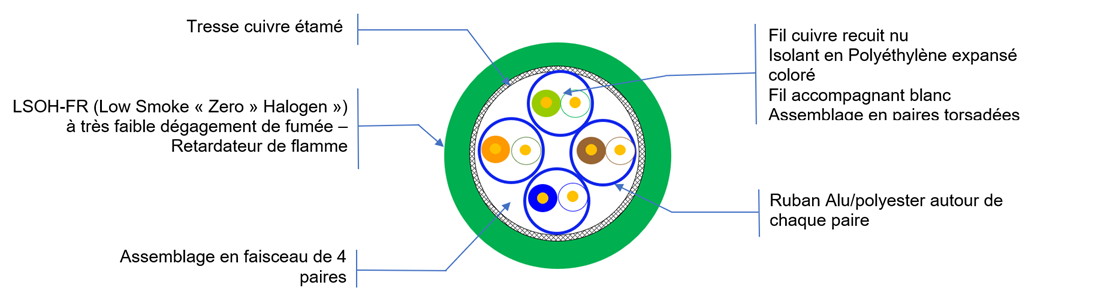

Vue de coupe catégorie 6a S/FTP

GÉNÉRALES
Désignation ACOLAN FIREPROTECT Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
550 SF-P 4P LSOH-FR R8597A

Vert

(RAL 6024)

 7.70 63 597 0.166 95



MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 60 mm
Statique (posé) ≥ 30 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C



ÉLECTRIQUES

Mesures électriques à 20°C

Caractéristiques Valeurs
Résistance en boucle du conducteur  ≤ 146.4 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 85 dB TYPE 1
Impédance de transfert à     1 MHz ≤  8 mΩ / m GRADE 1
à   10 MHz ≤  8 mΩ / m
à   30 MHz ≤  10 mΩ / m
à 100 MHz ≤ 20 mΩ / m
Classe de séparation selon  EN 50174-2 “d”



TRANSMISSION
Fréquence (MHz)   4 10 20 62.5 100 250 500 550**
Affaiblissement (dB/100m) Valeur typique 3.6 5.5 7.9 14.5 18.5 29.6 42.9 50
Imposition (max)* 3.8 5.9 8.4 15 19.1 31.1 45.3 -
Next (dB) Valeur typique 95 95 95 95 95 88 84 83
Imposition (min)* 65.3 59.3 54.8 47.4 44.3 38.3 33.8 -
PS Next (dB) Valeur typique 92 92 92 92 92 85 81 80
Imposition (min)* 63.3 57.3 52.8 45.4 42.3 36.3 31.8 -
ACR-F (dB/100 m)  Valeur typique 85 85 84 82 78 70 56 55
Imposition (min)* 56 48 42 32.1 28 20 14 -
PS ACR-F (dB/100 m) Valeur typique 82 82 81 79 75 67 53 52
Imposition (min)* 53 45 39 29.1 25 17 11 -
Return Loss (dB) Valeur typique 26 28 28 26 24 22 19 18
Imposition (min)* 23 25 25 21.5 20.1 17.3 17,3 -
PS ANEXT (dB) Valeur typique 85 85 85 85 80 73 68 67
Imposition (min)* 76.5 72.5 69.5 64.5 62.5 56.5 52 -

* Catégorie 6a selon IEC 61 156-5

** Pour information uniquement

Range

Type Références Unitaire Expédition
Type Poids Code EAN Quantité Poids Code EAN
4P LSOH-FR R8597A-T500 Touret KT de 500 m 33 kg 3700223697809 18 tourets 615kg 3700223697816
R8597A-T1000 Touret XL de 1000 m 67 kg 3700223697823 4 tourets  284kg 3700223697830



















Norms and standards

GÉNÉRALE

logos cables de france   LOGO REACHlogo poe ready        logo ce       logo premium

Applications

  • IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 2,5G Base-T, 5G Base-T, 10G Base-T
  • IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
  • IEEE 802.5 /  FDDI / ATM / RNIS

Câbles

  • IEC 61156-5 ed.2 /  EN 50288-10-1

Système de câblage

  • ISO/IEC 11801 2nd ed. / EN 50173-1 / TIA-568.2-D

Installation système de câblage

  • EN 50174

Directive Européenne / Réglementation

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC
COMPORTEMENT AU FEU

Europe

Type Euroclasse Normes Déclaration de performance
4P B2ca-s1a,d1,a1 IEC 60332-1, EN 50399,  IEC 60754-2, IEC 61034-2 17SFTP013
