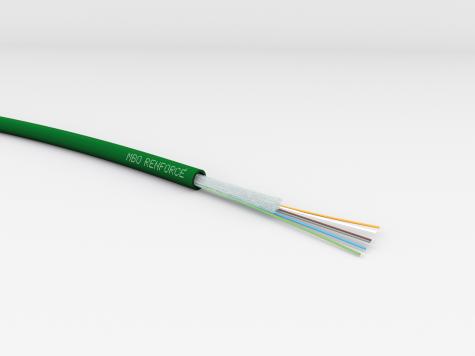

photo produit ACOME B1320A

ACOLAN® - Lichtwellenleiterkabel

Referenz : B1320A
ACOLAN®- Lichtwellenleiterkabel LWL- Innen- und Außenkabel, Zentralbündelader, LSOH-FR, Cca Verstärkte Ausführung, Zugfestigkeit 3000 N, metallfrei, trockene Bündelader A/I-DQ(ZN)BH 4 - 24 Fasern G50/125 OM2, OM3, OM4, OM5 oder E9/125 OS2

Vorteile

  • Neue, sehr biegsame Bündelader
  • Trockene (gelfreie) Bündelader
  • Verbessertes Brandverhalten
  • Verstärkter Schutz gegen Nagetiere
  • Optimaler Kabelaufbau
  • Schneller Zugriff auf die Bündelader
  • Einfache Faserverarbeitung



Anwendung

  • Universalkabel (geeignet für die Verlegung im Innen- und Außenbereich)
  • Bei Gebäudeverbindungen
  • Zur Campusverkabelung
  • Zur direkten Erdverlegung (gemäß Verlegevorschriften)
  • Zum Einzug in Kunststoffrohranlagen (nicht zum Einblasen)
  • Für die Verlegung in Kabelschächten und auf Pritschen
  • Einsparung von Spleißarbeiten beim Gebäudeeintritt
  • Verarbeitungsfreundliche Konstruktion
  • Längs- und Querwasser geschützt durch Trockengelimprägnierung (Dry Sealing)
  • Trockene (gelfreie) Bündelader
  • Gelfreier Kabelaufbau für saubere und schnelle Montage
  • Erhöhter Nagetierschutz durch Glasgarne
  • Metallfrei, silikonfrei
  • Halogenfreier, flammwidriger und UV-stabilisierter Außenmantel
  • Geringe Abmessungen
  • Hohe Verlegestabilität
  • Brandverhalten geprüft und zertifiziert nach Bauprodukten-verordnung (s. Euro-Brandschutzklasse)



Technische Merkmale

schema produit B1320A













  1. Glasfaser - beschichtet Ø 250 μm, Multi- oder Singlemode (FOTAG Farbcode)
  2. Trockene Bündelader (gelfrei)
  3. Bündelader aus thermoplastischem Material (Ø 2,8 mm)
  4. Verstärkte Schicht aus Glasgarnen mit Trockengelimprägnierung, IPA = ★★★☆☆
  5. Quellelemente zum Längswasserschutz
  6. GFK-Stützelement, eingebettet im Außenmantel
  7. Außenmantel, LSOH/FRNC, grün, Wanddicke 1,3 mm, gem. EN 50290-2-28

ACOME Protection Index gegen Nagetiere (IPA):

  • ☆☆☆☆☆ = kein Nagetierschutz;
  • ★☆☆☆☆ = leichter Nagetierschutz;
  • ★★☆☆☆ = mittlerer Nagetierschutz;
  • ★★★☆☆ = verstärkter Nagetierschutz;
  • ★★★★☆ = sehr starker Nagetierschutz;
  • ★★★★★ = maximaler Nagetierschutz (Effizienz 99%)
Mantelmarkierung:

ACOLAN FIREPROTECT CLT RFD ZH - Faseranzahl & -type - Produktreferenz - Euro-Brandschutzklasse - TT/MM/JJ hh:mm - Metrierung



ALLGEMEINE
Eigenschaften Werte
4 bis 12 Fasern 24 Fasern (Bi-Tube)
Z1416A Z1417A
Temperaturbereich Transport und Lagerung - 40°C bis + 70°C
Bei Verlegung - 5°C bis + 50°C
Im Betrieb - 20°C bis + 60°C
Maximale Zugbelastbarkeit (N) 3000
Querdruckfestigkeit (N/cm) 300
Kleinster Biegeradius (mm) 10 x D
Standardlieferlängen 2.100 m
Wanddicke Außenmantel (mm) 1,3
Außendurchmesser (mm) 8,3 9,2
Nenngewicht (kg/km) 74 85



FOTAG Farbcode

couleurs B1204A



Produktpalette

Faseranzahl Multimode* 50/125 OM2 ACMM50 OM2 Multimode* 50/125 OM3 ACMM50 OM3 Multimode* 50/125 OM4 ACMM50 OM4 Multimode* 50/125 OM5 ACMM50 OM5 Singlemode 9/125 OS2 ITU-T G.652.D
4 B1301A B1307A B1313A   B1319A
6 B1302A B1308A B1314A B1349A B1320A
8 B1303A B1309A B1315A   B1321A
12 B1304A B1310A B1316A B1350A B1322A
24 (2x12) B1305A B1311A B1317A B1351A B1323A

 *Biegeunempfindliche Multimodefaser



Normen und Standards

ANWENDBARE STANDARDS

logo cable de francelogo celogo RoHS

Kabel und Fasern :

  • IEC/EN 60793 / IEC/EN 60794-1

Verkabelungsstandards :

  • EN 50173-1 / ISO/IEC 11801

Übertragungsstandards :

  • IEEE 802.3 10M bis 100Gbit
  • IEEE 802.5 Token Ring
  • ANSI X3T9-5 (FDDI) ATM (155, 622, ...)



EURO-BRANDSCHUTZKLASSE

euroclasse produit B1302A

















BRANDVERHALTEN

Faseranzahl

Euro-Brandschutzklasse

Leistungserklärung (DoP)

Anwendbare Normen



4 bis 24 Fasern



Cca - s1a, d1, a1



20CLT0006

IEC 60332-1, EN 50399,

IEC 60754-2

IEC 60332-3-24 (3C)*

*3C: Die Tests wurden intern durch unser akkreditiertes Prüflabor COFRAC durchgeführt
