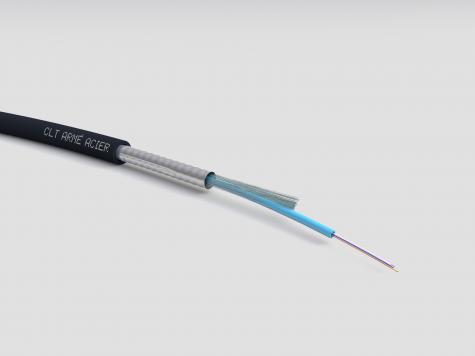

photo produit ACOME B1183A

ACOLAN® - Lichtwellenleiterkabel

Referenz : B1183A
ACOLAN®- Lichtwellenleiterkabel LWL- Außenkabel, Zentralbündelader, PEHD Metallarmierte Ausführung, Zugfestigkeit 2000 N, Stahlwellmantel A-DQ(ZN)(SR)2Y 4 - 24 Fasern G50/125 OM2, OM3, OM4 oder E9/125 OS2


Vorteile

  • Sehr biegsame Bündelader
  • Metallarmierung gegen Nagetiere
  • Optimaler Kabelaufbau
  • Schneller Zugriff auf die Bündelader
  • Einfache Faserverarbeitung



Anwendung

  • Außenkabel (geeignet für die Verlegung im Außenbereich)
  • Bei Gebäudeverbindungen
  • Zur Campusverkabelung
  • Zur direkten Erdverlegung (gemäß Verlegevorschriften)
  • Zum Einzug in Kunststoffrohranlagen (nicht zum Einblasen)
  • Für die Verlegung in Kabelschächten und auf Pritschen
  • Verarbeitungsfreundliche Konstruktion
  • Längs- und Querwasser geschützt durch Trockengelimprägnierung (Dry Sealing)
  • Gelfreier Kabelaufbau für saubere und schnelle Montage
  • Sehr hoher Nagetierschutz durch Stahlwellarmierung
  • Metallarmiert
  • Geringe Abmessungen
  • Hohe Verlegestabilität



Technische Merkmale

schema produit ACOME B1183Aschema produit ACOME B1183A 2













  1. Glasfaser - beschichtet Ø 250 μm, Multi- oder Singlemode (FOTAG Farbcode)
  2. Gelfüllung der Bündelader
  3. Bündelader aus thermoplastischem Material (Ø 2,8 mm)
  4. Glasgarne mit Trockengelimprägnierung, IPA = ★★★★☆
  5. Stahlwellmantel
  6. Außenmantel, PE, schwarz, gem. EN 50290-2-24



ACOME Protection Index gegen Nagetiere (IPA):
  • ☆☆☆☆☆ = kein Nagetierschutz;
  • ★☆☆☆☆ = leichter Nagetierschutz;
  • ★★☆☆☆ = mittlerer Nagetierschutz;
  • ★★★☆☆ = verstärkter Nagetierschutz;
  • ★★★★☆ = sehr starker Nagetierschutz;
  • ★★★★★ = maximaler Nagetierschutz (Effizienz 99%)

Mantelmarkierung:

ACOLAN CLT ARM PE - Faseranzahl & -type - Produktreferenz - TT/MM/JJ hh:mm - Metrierung



ALLGEMEINE

Eigenschaften

Werte

4 bis 12 Fasern

24 Fasern (2 x 12)



Temperaturbereich

Transport und Lagerung

- 40°C bis + 70°C

Bei Verlegung

- 5°C bis + 50°C

Im Betrieb

- 20°C bis + 70°C

Maximale Zugbelastbarkeit (N)

2000

Querdruckfestigkeit (N/cm)

500

Kleinster Biegeradius (mm)

150

Standardlieferlängen

2.100 m

Wanddicke Außenmantel (mm)

0,9

Außendurchmesser (mm)

8,3

9

Nenngewicht (kg/km)

74

92



FOTAG FARBCODE

couleurs B1204A



Produktpalette



Faseranzahl

Multimode* 50/125 OM2 ACMM50 OM2

Multimode* 50/125 OM3 ACMM50 OM3

Multimode* 50/125 OM4 ACMM50 OM4

Singlemode 9/125 OS2 ITU-T G.652.D

4

B1160A

B1166A

B1172A

B1178A

6

B1161A

B1167A

B1173A

B1179A

8

B1162A

B1168A

B1174A

B1180A

12

B1163A

B1169A

B1175A

B1181A

24 (2 x 12)

B1165A

B1171A

B1177A

B1183A

*Biegeunempfindliche Multimodefaser



Normen und Standards

ANWENDBARE STANDARDS

logo cable de francelogo celogo reach







Anwendbare Standards

Kabel und Fasern

IEC/EN 60793 / IEC/EN 60794-1

Verkabelungsstandards

EN 50173-1 / ISO/IEC 11801



Übertragungsstandards

IEEE 802.3 10M bis 100Gbit

IEEE 802.5 Token Ring

ANSI X3T9-5 (FDDI)

ATM (155, 622, ...)
