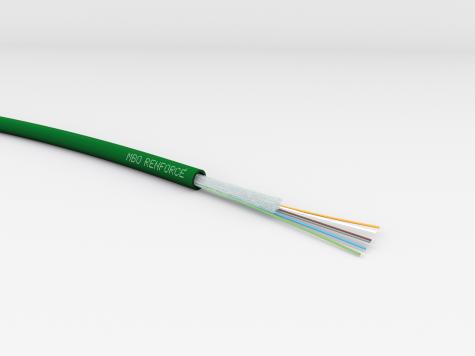

photo produit ACOME B1310A

ACOLAN® - Lichtwellenleiterkabel

Referenz : B1310A
ACOLAN®- Lichtwellenleiterkabel LWL- Innen- und Außenkabel, Zentralbündelader, LSOH-FR, Cca Verstärkte Ausführung, Zugfestigkeit 3000 N, metallfrei, trockene Bündelader A/I-DQ(ZN)BH 4 - 24 Fasern G50/125 OM2, OM3, OM4, OM5 oder E9/125 OS2



Vorteile

  • Neue, sehr biegsame Bündelader
  • Trockene (gelfreie) Bündelader
  • Verbessertes Brandverhalten
  • Verstärkter Schutz gegen Nagetiere
  • Optimaler Kabelaufbau
  • Schneller Zugriff auf die Bündelader
  • Einfache Faserverarbeitung



Anwendung

  • Universalkabel (geeignet für die Verlegung im Innen- und Außenbereich)
  • Bei Gebäudeverbindungen
  • Zur Campusverkabelung
  • Zur direkten Erdverlegung (gemäß Verlegevorschriften)
  • Zum Einzug in Kunststoffrohranlagen (nicht zum Einblasen)
  • Für die Verlegung in Kabelschächten und auf Pritschen
  • Einsparung von Spleißarbeiten beim Gebäudeeintritt
  • Verarbeitungsfreundliche Konstruktion
  • Längs- und Querwasser geschützt durch Trockengelimprägnierung (Dry Sealing)
  • Trockene (gelfreie) Bündelader
  • Gelfreier Kabelaufbau für saubere und schnelle Montage
  • Erhöhter Nagetierschutz durch Glasgarne
  • Metallfrei, silikonfrei
  • Halogenfreier, flammwidriger und UV-stabilisierter Außenmantel
  • Geringe Abmessungen
  • Hohe Verlegestabilität
  • Brandverhalten geprüft und zertifiziert nach Bauprodukt enverordnung (s. Euro-Brandschutzklasse)



Technische Merkmale

schema produit ACOME B1308A











  1. Glasfaser - beschichtet Ø 250 μm, Multi- oder Singlemode (FOTAG Farbcode)
  2. Trockene Bündelader (gelfrei)
  3. Bündelader aus thermoplastischem Material (Ø 2,8 mm)
  4. Verstärkte Schicht aus Glasgarnen mit Trockengelimprägnierung, IPA = ★★★☆☆
  5. Quellelemente zum Längswasserschutz
  6. GFK-Stützelement, eingebettet im Außenmantel
  7. Außenmantel, LSOH/FRNC, grün, Wanddicke 1,3 mm, gem. EN 50290-2-28



ACOME Protection Index gegen Nagetiere (IPA):
  • ☆☆☆☆☆ = kein Nagetierschutz;
  • ★☆☆☆☆ = leichter Nagetierschutz;
  • ★★☆☆☆ = mittlerer Nagetierschutz;
  • ★★★☆☆ = verstärkter Nagetierschutz;
  • ★★★★☆ = sehr starker Nagetierschutz;
  • ★★★★★ = maximaler Nagetierschutz (Effizienz 99%)

Mantelmarkierung:

ACOLAN FIREPROTECT CLT RFD ZH - Faseranzahl & -type - Produktreferenz - Euro-Brandschutzklasse - TT/MM/JJ hh:mm - Metrierung



ALLGEMEINE

Eigenschaften

Werte

4 bis 12 Fasern                    24 Fasern (Bi-Tube)

Z1416A                                 Z1417A

Temperaturbereich

Transport und Lagerung

- 40°C bis + 70°C

Bei Verlegung

- 5°C bis + 50°C

Im Betrieb

- 20°C bis + 60°C

Maximale Zugbelastbarkeit (N)

3000

Querdruckfestigkeit (N/cm)

300

Kleinster Biegeradius (mm)

10 x D

Standardlieferlängen

2.100 m

Wanddicke Außenmantel (mm)

1,3

Außendurchmesser (mm)

8,3

9,2

Nenngewicht (kg/km)

74

85



FOTAG FARBCODE

couleurs B1204A



Produktpalette

Faseranzahl

Multimode* 50/125 OM2 ACMM50 OM2

Multimode* 50/125 OM3 ACMM50 OM3

Multimode* 50/125 OM4 ACMM50 OM4

Multimode* 50/125 OM5 ACMM50 OM5

Singlemode 9/125 OS2 ITU-T G.652.D

4

B1301A

B1307A

B1313A



B1319A

6

B1302A

B1308A

B1314A

B1349A

B1320A

8

B1303A

B1309A

B1315A



B1321A

12

B1304A

B1310A

B1316A

B1350A

B1322A

24 (2x12)

B1305A

B1311A

B1317A

B1351A

B1323A

 *Biegeunempfindliche Multimodefaser



Normen und Standards

ANWENDBARE STANDARDS

logo cable de francelogo celogo reach





Kabel und Fasern :

  • IEC/EN 60793 / IEC/EN 60794-1

Verkabelungsstandards :

  • EN 50173-1 / ISO/IEC 11801

Übertragungsstandards :

  • IEEE 802.3 10M bis 100Gbit
  • IEEE 802.5 Token Ring
  • ANSI X3T9-5 (FDDI)
  • ATM (155, 622, ...)



EURO-BRANDSCHUTZKLASSE

euroclasse produit ACOME B1308A















BRANDVERHALTEN

Faseranzahl

Euro-Brandschutzklasse

Leistungserklärung (DoP)

Anwendbare Normen

4 bis 24 Fasern

Cca - s1a, d1, a1

20CLT0006

IEC 60332-1, EN 50399,

IEC 60754-2

IEC 60332-3-24 (3C)*

*3C: Die Tests wurden intern durch unser akkreditiertes Prüflabor COFRAC durchgeführt
