Product
CLT RENFORCÉ PE
ACOLAN OPTIQUE

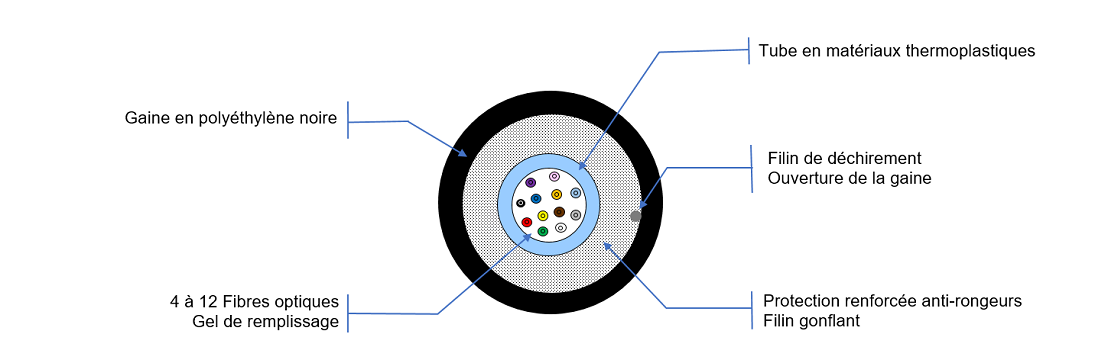

- Structure Libre, extérieur
- 4 à 48 Fibres Optiques
- OM2, OM3, OM4, OS2
- Renforcé armé fibre de verre
- Gaine polyéthylène noire
Benefits
- Tube intérieur plus souple
- Câble avec filin de déchirement
- Protection renforcée contre les rongeurs
- Design optimisé pour faciliter la préparation et l’accès aux fibres
- Indice Protection ACOME contre les rongeurs IPA : ✭✭✭✩✩= Protection Renforcée
Applications
- Câbles de données à très haut débit destinés aux réseaux locaux informatiques pour des liaisons campus, rocades et horizontales
- Adaptés à tous types d'environnements : résidentiel, tertiaire, industriel ou des Etablissements Recevant du Public (ERP)
- Marquage : ACOLAN CLT RFD PE - nombre et type de fibres - réf produit – JJ/MM/AA hh :mm + métrique
General characteristics
GÉNÉRALES
| Caractéristiques | Valeurs | |||
| Z1325A | Z1326A | Z1328A | ||
| 4 à 12 FO |
24 FO (bi-tube) |
48 FO (quadri-tube) |
||
|
Gamme de température |
Transport et stockage | - 40°C à + 70°C | ||
| Installation | -5°C à + 50°C | |||
| Fonctionnement | -20°C à + 60°C | |||
| Traction maximale (N) | 3000 | 4500 | ||
| Résistance à l'écrasement (N/10cm) | 4000 | |||
| Résistance aux chocs (J) | 25 | |||
| Rayon de courbure mini (mm) | 10xD | |||
| Conditionnement standard | Tourets 2100m | |||
| Epaisseur nominale de la gaine (mm) | 1.2 | 1.5 | ||
| Diamètre nominal du câble (mm) | 8 | 10 | 11.2 | |
| Poids nominal(kg/km) | 61 | 91 | 102 | |
Câbles sont fournis avec un emballage de protection à maintenir jusqu'à complète utilisation du produit
COULEURS FIBRES
| Bleu | Orange | Vert | Marron | Gris | Blanc | Rouge | Noir | Jaune | Violet | Rose | Turquoise |
Range
| Contenance câble | Multimode 50/125 OM2 | Multimode 50/125 OM3 | Multimode 50/125 OM4 | Monomode 9/125 ( UIT-T G.652.D) OS2 |
| 4 fibres | B1104A | B1112A | B1120A | B1128A |
| 6 fibres | B1105A | B1113A | B1121A | B1129A |
| 8 fibres | B1106A | B1114A | B1122A | B1130A |
| 12 fibres | B1107A | B1115A | B1123A | B1131A |
| 24 fibres | B1109A | B1117A | B1125A | B1133A |
| 48 fibres | B1111A | B1119A | B1127A | B1135A |
Norms and standards
GÉNÉRALE
- Câble et fibres : EN 60793 / EN 60794-1
- Systèmes de câblage : EN 50173-1 / ISO 11801
- Applications : IEEE 802.3 10M to 10Gbit / IEEE 802.5 Token ring ANSI X3T9-5 (FDDI) ATM (155, 622, …)
COMPORTEMENT AU FEU
| Nombre de fibre | Euroclasse | Numéro de déclaration de performance | Normes |
| 4 à 48 fibres | Fca | 22CLT0011 | EN 50575 |
