Coupleur | HYPERCELL

Coupleurs

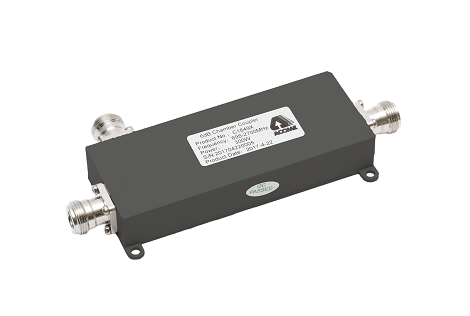

HYPERCELL

  • Large bande de fréquence 698-3 800 MHz
  • De 5dB à 30dB
  • RoHS
  • Noir

Avantages

  • Faible perte d'insertion
  • Faible intermodulation
  • Installation facile

Application

  • Réseaux mobiles
  • Divise un signal d'entrée en 2 signaux de sortie de puissance inégales

Caractéristiques



GÉNÉRALES
CARACTÉRISTIQUES

VALEURS
Matériaux corps Alliage d'aluminium
Matériaux couvercle Alliage d'aluminium
Matériaux diélectrique Bronze argenté
Conducteur intérieur du connecteur Gaine thermo-rétractable
Conducteur extérieur du connecteur Laiton revêtu d'alliage de cuivre
Température d'utilisation -30 / +70 °C
Interfaces

N Femelle

4.3-10 Femelle
Etanchéité IP65



ÉLECTRIQUES
CARACTÉRISTIQUES 5dB 6dB 7dB 8dB 10dB 13dB 15dB 20dB
Plage de fréquence 698-3 800 MHz
Impédance 50Ω
VSWR ≤1.30
Puissance moyen N Femelle 200 W
4.3-10 Femelle 500 W
PIM N Femelle ≤-153 dBc@2x43 dBm
4.3-10 Femelle ≤-160 dBc@2x43 dBm
Perte de couplage (dB) ±0.9 ±0.9 ±1 ±1.2 ±1.2 ±1.2 ±1.2 ±1.3
Perte d'insertion (dB) ≤2.3 ≤1.76 ≤1.47 ≤1.42 ≤0.96 ≤0.6 ≤0.44 ≤0.34
Isolation (dB) ≥23 ≥24 ≥25 ≥26 ≥28 ≥31 ≥33 ≥38



Produits de la gamme

INTERFACES 5dB 6dB 7dB 8dB 10dB 13dB 15dB 20dB 30dB
N Femelle C5884E C1849E C2215E C1850E C1851E C2267E C1852E C1853E -
4.3-10 Femelle C5886E C2462E C4309E C2464E C2465E C2466E C2467E C2468E C5901E



Normes et standards

GÉNÉRALES
  • IEC60966-1
  • IEC-60529
