R7118A-T500 | ACOLAN CUIVRE
Avantages
- Câbles compatibles PoE, PoE+,UPoE, 4PPoE
- Large gamme de conditionnements
- Performances garanties par un tiers (certificats Delta, EC Verified)
Application
- Câbles de données très haut débit 2,5 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires.
- Ces câbles permettent l’utilisation des protocoles supportés par la classe E.
- Ils sont caractérisés jusqu’à une fréquence de 450 MHz.
- Ils sont compatibles avec les applications PoE, PoE+ & UPoE.

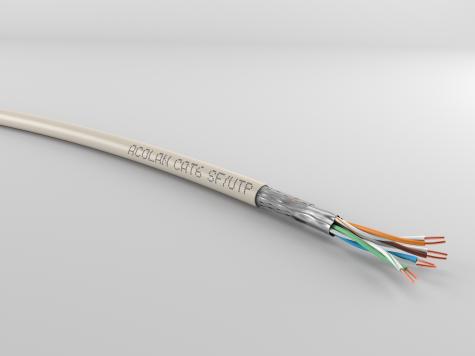

Caractéristiques
|
Fil cuivre recuit nu 24AWG Isolant en Polyéthylène coloré Ø 1.10 mm |
|
Assemblage en paires torsadées |
|
Jonc symétrique |
|
Faisceau de 4 paires sous ruban synthétique |
|
Ruban Alu/polyester et tresse en cuivre étamé |
|
LSOH-FR: (Low Smoke « Zero » Halogen) à très faible dégagement de fumée – Retardateur de flamme |
Désignation ACOLAN | Ref. | Couleur | Diamètre | Poids | Pouvoir Calorifique Supérieur (PCS) | Tension max. de pose | |
mm | Kg/km | MJ/km | KWh/m | N | |||
450 SFU-S 4P LSOH-FR | R7118A | Ivoire (RAL 9001) | 7.60 | 55 | 835 | 0,232 | 80 |
450 SFUD-S 2x4P LSOH-FR | R7120A | Ivoire (RAL 9001) | 7,60 x 15,30 | 116 | 1824 | 0,507 | 160 |
Caractéristiques | Valeurs | |
Rayon de courbure | Dynamique (à la pose) | ≥ 65 mm |
Statique (posé) | ≥ 35 mm | |
Plage de température | En service | - 20°C à + 60°C |
A l’installation | 0°C à + 50°C | |
Transport et stockage | 0°C à + 50°C |
Mesures électriques à 20°C
Caractéristiques | Valeurs | ||
Résistance en boucle du conducteur | ≤ 190 Ω / km | ||
Déséquilibre de résistance | ≤ 2 % | ||
Rigidité diélectrique | Courant continu | 1kV pendant 1 minute = pas de claquage | |
Résistance d’isolement | (500 V) | ≥ 5000 MΩ . km | |
Déséquilibre de capacité | Réel-terre | ≤ 1200 pF / km | |
Impédance caractéristique | à 100 MHz | 100 ± 5 Ω | |
Vitesse de propagation | nominal | 66% | |
Affaiblissement de couplage | ≥ 70 dB | TYPE 1b | |
Impédance de transfert | à 1 MHz | ≤ 30 mΩ / m | GRADE 2 |
à 10 MHz | ≤ 30 mΩ / m | ||
à 30 MHz | ≤ 80 mΩ / m | ||
À 100 MHz | ≤ 150 mΩ / m | ||
Classe de séparation selon EN 50174-2 | ‘’c’’ |
Fréquence (MHz) | 4 | 10 | 20 | 62.5 | 100 | 250 | 300 | 450** | |
Affaiblissement (dB/100m) | Valeurs typiques | 3.6 | 5.7 | 8.3 | 14.8 | 19 | 31 | 34 | 43 |
Imposition (max)* | 3.8 | 6 | 8.5 | 15.5 | 19.9 | 33 | - | - | |
Next (dB) | Valeurs typiques | 71 | 65 | 61 | 53 | 50 | 44 | 43 | 40 |
Imposition (min)* | 66 | 60 | 56 | 48 | 45 | 39 | - | - | |
ACR (dB) | Valeurs typiques | 67.4 | 59.3 | 52.7 | 38.2 | 31 | 13 | 9 | |
Imposition (min)* | 62.2 | 54 | 47.5 | 32.5 | 25.1 | 6 | - | - | |
PS Next (dB) | Valeurs typiques | 68 | 62 | 58 | 50 | 47 | 41 | 40 | 37 |
Imposition (min)* | 63.3 | 57.3 | 52.8 | 45.4 | 42.3 | 36.3 | - | - | |
ELFEXT (dB/100 m) | Valeurs typiques | 73 | 65 | 59 | 49 | 45 | 37 | 35 | 32 |
Imposition (min)* | 56 | 48 | 42 | 32 | 28 | 20 | - | - | |
PS ELFEXT (dB/100 m) | Valeurs typiques | 70 | 62 | 56 | 46 | 42 | 34 | 32 | 29 |
Imposition (min)* | 53 | 45 | 39 | 29 | 25 | 17 | - | - | |
Return Loss (dB) | Valeurs typiques | 27 | 27 | 27 | 25.8 | 25 | 22 | 22 | 21 |
Imposition (min)* | 23 | 25 | 25 | 21.5 | 20.1 | 17.3 | - | - |
* Catégorie 6 selon IEC 61156-5 2nd éd.
** Pour information uniquement
Normes et standards
Applications
IEEE 802.3 :10Base-T; 100Base-TX;1000Base-T; 2,5GBase-T
IEEE 802.3 af (PoE) / 802.3 at (PoE+)
IEEE 802.5 / FDDI / ATM / RNIS
Câbles
IEC 61156-5 ed.2 / EN 50288-5-1
Système de câblage
ISO 11801 2nd ed. / EN 50173-1 / TIA 568.2-D
Installation système de câblage
EN 50174
Directive Européenne / Réglementation
RoHS 2011/65/UE
REACH 1907/2006/EC
Europe
Type | Euroclasse | Normes | Déclaration de performance | |
4P | Dca-s2,d2,a2 | IEC 60332-1, EN 50399, IEC 60754-2 | 17SFUTP05 | |
2x4P | 17SFUTP06 |
Hors Europe
Non propagateur de la flamme | IEC 60332-1 / EN 60332-1 |
Non propagateur de l’incendie | IEC 60332-3-24 / EN 60332-3-24 |
Faible opacité de fumées | IEC 61034-2 / EN 61034-2 |
Faible corrosivité des gaz | IEC 60754-2 / EN 60754-2 |
Faible toxicité | IEC 60754-1 / EN 60754-1 |
Préconisations
Type | Références | Unitaire | D’expédition | ||||
Type | Poids | Code EAN | Quantité | Poids | Code EAN | ||
4P LSOH-FR | R7118A-T500 | Touret KL de 500 m | 30 kg | 3700223666676 | 12 tourets | 381 kg | 3700223608676 |
R7118A-T1000 | Touret XL de 1000 m | 60 kg | 3700223653782 | 4 tourets | 256 kg | 3700223608683 | |
2x4P LSOH-FR | R7120A-T500 | Touret XL de 500 m | 61 kg | 3700223653799 | 4 tourets | 260 kg | 3700223608690 |
R7120A-T1000 | Touret AC de 1000 m | 122 kg | 3700223666706 | 4 tourets | 504 kg | 3700223608706 |
