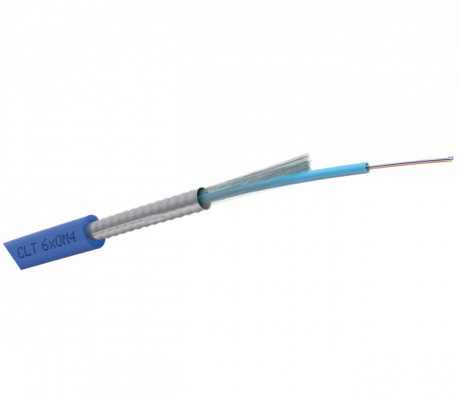

B1150A | ACOLAN OPTIQUE - CLT ARMÉ ACIER ZH
Avantages
Tube intérieur plus souple
Protection contre les rongeurs très renforcée
Design optimisé pour faciliter la préparation et l’accès aux fibres
Application
Câbles de données à très haut débit destinés aux réseaux locaux informatiques pour des liaisons campus, rocades et horizontales.
Ils sont adaptés à tous types d'environnements : résidentiel, tertiaire, industriel ou des Etablissements Recevant du Public (ERP).
Caractéristiques
Indice Protection ACOME contre les rongeurs IPA : ✭✭✭✭✩ = Protection Très Renforcée
Marquage : ACOLAN CLT ARM ZH - nombre et type de fibres - réf produit – Euroclasse + (NF C 32070 C1) + JJ/MM/AA + métrique
| Caractéristiques | Valeurs | ||
| Z1027A | Z1301A | ||
| 4 à 12FO | 16 à 24FO | ||
| Gamme de température | Transport et stockage | - 40°C à + 70°C | |
| Installation | -5°C à + 50°C | ||
| Fonctionnement | -40°C à + 70°C | ||
| Traction maximale (N) | 2000 | ||
| Résistance à l'écrasement (N/10cm) | 5000 | ||
| Rayon de courbure mini (mm) | 150 | ||
| Conditionnement standard | Tourets 2100m | ||
| Epaisseur nominale de la gaine (mm) | 1,85 | 1,1 | |
| Diamètre nominal du câble (mm) | 8,7 | 9 | |
| Poids nominal (kg/km) | 83 | 110 | |
Emballage : les câbles sont fournis avec un emballage de protection qui doit être maintenu jusqu'à complète utilisation du produit.
| Bleu | Orange | Vert | Marron | Gris | Blanc | Rouge | Noir | Jaune | Violet | Rose | Turquoise |
Produits de la gamme
| Contenance câble | Multimode 50/125 OM2 ACMM50 | Multimode 50/125 OM3 ACMM50 | Multimode 50/125 OM4 ACMM50 | Monomode 9/125*OS2 ACSM2-D METRO |
| 4 fibres | B1136A | B1142A | B1148A | B1154A |
| 6 fibres | B1137A | B1143A | B1149A | B1155A |
| 8 fibres | B1138A | B1144A | B1150A | B1156A |
| 12 fibres | B1139A | B1145A | B1151A | B1157A |
| 16 fibres | B1140A | B1146A | B1152A | B1158A |
| 24 fibres | B1141A | B1147A | B1153A | B1159A |
*9/125 : G652 fibres
Normes et standards
Câble et fibres : EN 60793 / EN 60794-1
Systèmes de câblage : EN 50173-1 / ISO 11801
Applications : IEEE 802.3 10M to 10Gbit / IEEE 802.5 Token ring ANSI X3T9-5 (FDDI) ATM (155, 622, …)
Europe
| Nombre de fibres | Euroclasse | Numéro de déclaration de performance | Normes |
| 4 à 24 fibres | Dca-s2,d2,a2 | 17CLT0003 | IEC 60332-1, EN 50399, IEC 60754-2 |
Nous consulter pour les applications non couvertes par le règlement des produits de construction (ex : centrales nucléaires), des PV de classement C1 de laboratoire externe peuvent être disponibles sur demande pour les câbles de 4 à 12 FO. (Référence à la norme indiquée sur le marquage du câble)
Hors Europe
| Non propagateur de la flamme | IEC 60332-1 |
| Faible corrosivité des gaz | IEC 60754-2 |
| Faible toxicité | IEC 60754-1 |
